齒輪熱處理原因：因為齒輪是用于傳遞動力、改變方向或速度的重要零件，受力條件非常復雜。

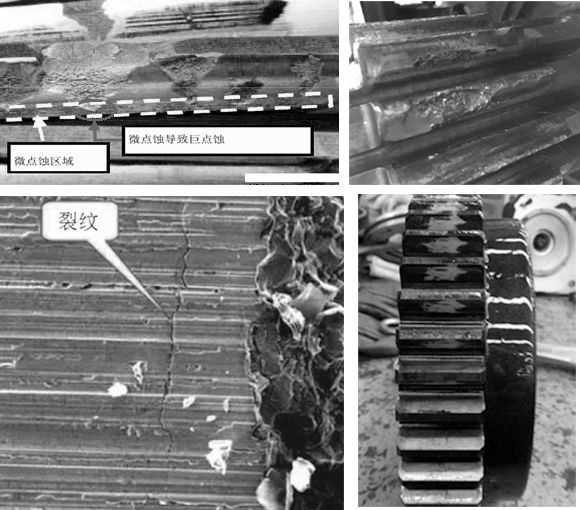

齒輪常見失效形式

1. 齒輪接觸面磨損或齒面塑性變形--表面硬度不足；

2. 齒輪面剝落--疲勞損壞、點蝕；

3. 斷齒--韌性低、強度低或超載。

齒輪熱處理預期效果

1. 齒面高硬度，抗接觸疲勞，提高耐磨性能；

2. 提高齒輪根部及齒輪的韌性和強度。

工作環境：齒輪材料與熱處理選擇

1. 輕載環境：45鋼，采用調質或正火；

2. 中載環境：45鋼、40Cr，采用調質、耐磨部位表面淬火；

3. 重載環境：20Cr、20CrMnTi，采用滲碳淬火；

4. 精密傳動：38CrMoAlA，采用調質滲碳。

齒輪熱處理案例

》》滲碳齒輪（低碳鋼）

1. 工作環境：適用于高速重載齒輪

2. 材料選用：20Cr、20CrMnTi，30CrMnTiA等

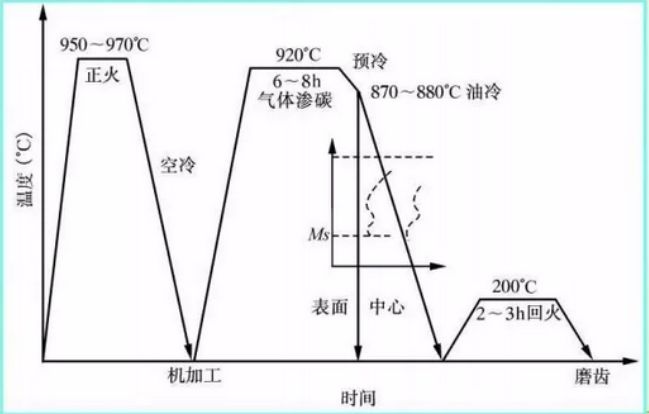

3. 工藝流程：下料--鍛造--正火--切削加工--滲碳--淬火--低溫回火--精加工。

4. 熱處理作用解析：

正火：細化晶粒，調整硬度，便于切削加工

    加熱至Ac3+30~50℃

    組織細珠光體+（少量鐵素體）

滲碳：提高表面含碳量

    920~930℃保溫3-9h

淬火：獲得馬氏體，提高表面硬度

    直接淬火或一次淬火

    理想組織：

    表面：隱針M+Ar（少量）+碳化物

    心部：低碳M+F（少量）

回火：消除淬火應力，低溫200℃, M?M回

iHF齒輪21年只做一件事精密齒輪制造—同步帶輪—同步帶，生產廠家標準件大量庫存當天發貨價格優質保障，集研發.生產.服務一體化，版權所有：http://m.jhhl88.cn轉載請注明出處
