同步帶輪的最主要參數（2018）

來源：合發齒輪查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-05-22 15:17:58【大中小】

同步帶輪的主要參數如下：

timg

1、同步帶輪的齒數Z

同步輪齒數是同步齒形帶輪的一個重要參數。它直接影響傳動結構和同步帶的壽命。在傳動比固定的條件下，采用少齒同步帶齒，傳動結構緊湊，節省材料和制造成本。但一小部分齒太小，會使同步帶纏在同步帶輪上，同時減少齒數，從而容易造成齒帶和軸承過大。另外，齒數過小，會使同步輪直徑減小，而皮帶進入皮帶輪時，隨著彎曲應力的增大，容易導致同步帶彎曲疲勞損傷。因此，有一定的小齒輪齒數的限制，允許的最小數量。
隨著帶距的增加，用最小齒數增加徐皮帶輪，這是因?yàn)閹чg距較大，增加了靈活性，各部分的大小以適應減少彎曲力的變化，所以大球場，小同步帶輪應采用大量。同樣，與同步轉速的增加，單位時間進入帶輪數的增加，與之相應的抗彎承載力的影響也增加了頻率，為了提高彎曲皮帶輪的疲勞壽命，數量也應適當增加。

2、同步帶輪節距和節距

同步帶和帶輪應進行順利，和應該滿足的兩個條件：
1.在同步輪相切的圓，線帶，純滾動實施。
2.在滑輪上相鄰的兩齒之間的距離應等于相應的同步帶鉛球場。
如果這兩個條件都能滿足，同步帶可以順利嚙合皮帶輪。同步帶輪的帶線的切線，滾圈稱為皮帶輪節圓的距離和相鄰兩齒之間的節圓上的測量到的距離對應稱為皮帶輪的間距，和以Pp.為代表如果在皮帶輪的齒數是Z和球場的PP，帶輪的節圓直徑D = ZPP / PI（mm）
可以從以前的公式看，皮帶輪的節圓直徑可根據Z和槳頁但是齒數得到的，當計算輪徑小于帶寬、帶輪的直徑應增加，為了避免影響皮帶壽命。

3. 同步帶輪的齒形角

帶輪的齒角對嚙合的皮帶齒輪傳動性能影響很大。當齒形角太小時，同步齒輪槽的形狀與矩形相似，當齒進入嚙合時，會產生較大的干涉，導致齒面磨損和局部斷裂。但如果齒角過大，齒輪副對齒工作面的法向力過大，齒帶沿齒輪槽向外滑動，容易發生皮帶爬行爬行現象。根據日本和小山不明原因發熱試驗，牙與牙之間的干擾很小，接近于同步帶的齒形角為20度時，30度。因此，常用的齒輪齒角是20度，25度，一般要求齒輪角偏差為±1.5之內

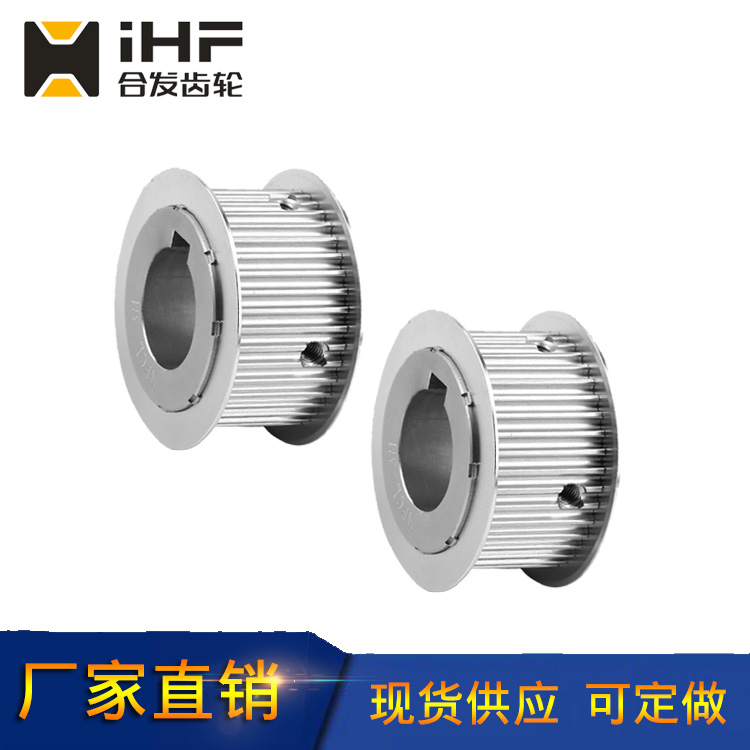

同步帶輪

iHF齒輪21年只做一件事精密齒輪制造—同步帶輪—同步帶，生產廠家標準件大量庫存當天發貨價格優質保障，集研發.生產.服務一體化，版權所有：http://m.jhhl88.cn轉載請注明出處
